کوییک ریلیز هوک

کوییک ریلیز هوک (Quick Release Mooring Hooks) امکان پهلوگیری امن کشتی در کنار اسکله و امکان رهاسازی کشتی در زمان هر گونه اتفاق ناگوار را فراهم می آورد.

در پایانه های نفت و گاز، استفاده ازکوئیک ریلیز هوک (QRH) برای لنگر انداختن شناورها هنگام جابجایی بار، توسط انجمن بین المللی دریایی شرکت های نفتی(OCIMF)  توصیه می شود، زیرا اساس سیستم پهلوگیری ایمن است.

اساس سیستم ایمن سازی هوک، آزاد سازی سریع طناب کشتی قبل از وقوع حادثه است. کوییک ریلیز هوک ها در مواقع اضطراری می توانند ارتباط با خطوط پهلوگیری کشتی را با حداقل تلاش حتی در شرایط بارگیری کامل قطع کنند. این واکنش سریع باعث می شود تا میزان خسارت وارده به اسکله را بسیار کاهش دهد. کوئیک ریلیز هوک  به منظور محافظت مکانیکی کامل از مکانیزم های آزاد سازی و ترکیب نظارت بر بار طراحی شده اند. در برخی اسکله ها، بعد از اتمام بارگیری توسط بازوی بارگیری دریایی ، وظیفه سیستم مهار و آزادسازی سریع کشتی است که بتواند طناب کشتی را آزاد نماید.

کوییک ریلیز هوک های ساخته شده توسط شرکت رهروان صنعت و انرژی آسیا از تناژهای 25 تن تا 200 تن در اشکال تک هوکه ، دو هوکه ، سه هوکه و چهار هوکه و به شکل پشت به پشت یا v شکل طراحی می شوند.  مکانیزم رهاسازی با بارگذاری کامل هر هوک با 125٪ بار اسمی خود، آزمایش می شود. اگر سیستم رها سازی از راه دور باشد، هوک ها می توانند از یک مکان دور( اتاق کنترل یا دفتر اسکله)  و همچنین با فعال کردن یک دکمه در محفظه استارت موتور هوک که در پشت هوک نصب شده است، آزاد شوند. نمایشگرهای محلی هشدارهای دیداری و شنیداری را نیز می توان در هوک ها اضافه کرد.

کوییک ریلیز هوک تک هوکه

کوییک ریلیز هوک تک قلابه

                                   کوییک ریلیز هوک تک هوکه

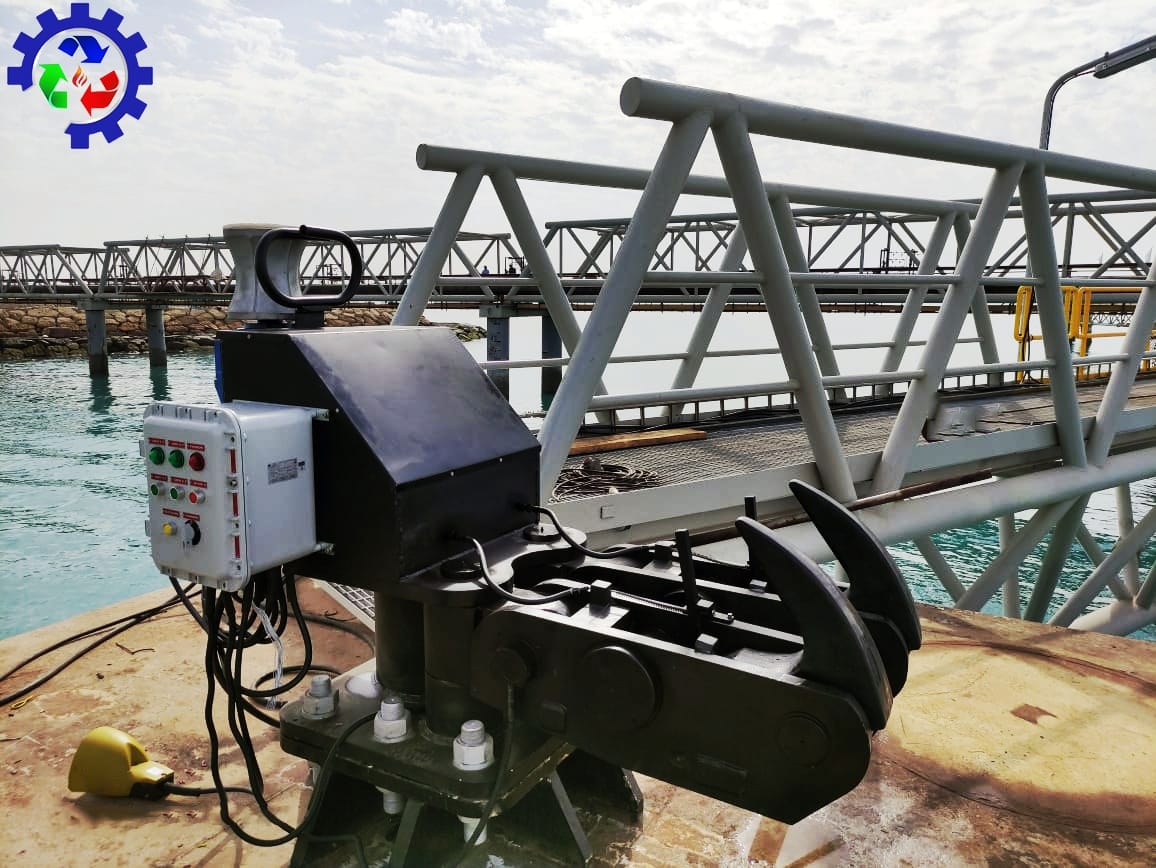

کوییک ریلیز هوک دو هوکه

کوییک ریلیز هوک دو قلابه

                                         کوییک ریلیز هوک دو هوکه

تمامی واحدهای کاری مجهز به کاپستان، سیستم کنترل از راه دور و سیستم پایش پهلوگیری می باشند. واحدهای کاری کوییک ریلیز هوک ها علاوه بر موارد فوق می توانند مجهز به موارد زیر نیز باشند:

  • کاورهای محافظ گرد و خاک
  • پوشش های مخصوص
  • تجهیزاتی که در دماهای پایین کار می کنند
  • تجهیزات آسان نصب روی اسکله

کوییک ریلیز هوک ها ( QRH) در اسکله های نفتی، ال ان جی، ال پی جی و مواد سنگین می توانند مورد استفاده قرار گیرند. سیستم مورینگ از زیرساخت اسکله در هنگام نزدیک شدن کشتی به اسکله محافظت می کند.  تجربه نشان داده است که کنترل سرعت برخورد شناور به فندرها تا حد مطمئنی از آسیب رسیدن به جایگاه جلوگیری می کند. هنگامی که کشتی با خیال راحت به اسکله نزدیک شد، سیستم هرگونه رانش کشتی را کنترل کرده و به اپراتورها هشدار می دهد. این سیستم از دستگاه فاصله یاب لیزری ایمن استفاده می کند که روی اسکله نصب شده و عمود بر خط پهلو است که فاصله کمان و استرن از اسکله را با استفاده از یک تایمر داخلی برای محاسبه سرعت، اندازه گیری می کند. زاویه شناور نسبت به اسکله نیز محاسبه می شود و داده ها در اتاق نظارت و صفحه نمایش قابل مشاهده هستند.

ویژگی های کیفی طراحی کوییک ریلیز هوک ها

همانطور که از اسمش پیداست، کوییک ریلیز هوک باید امکان ریلیز آسان و سریع را برای خط پهلوگیری فراهم کند. اگر این مکانیزم صدمه ببیند، ممکن است هوک دیگر عمل ریلیز را انجام ندهد و نیاز به مداخله اپراتور داشته باشد و این با مفهوم کوییک ریلیز مغایرت دارد. با تعبیه صفحات جانبی برای هوک ها، آنها را از صدمات احتمالی محافظت می کند. این صفحات همچنین باعث می شوند تا طناب ها به هم گره نخورند.

راه اندازی مجدد هوک ها بعد از ریلیز برای اپراتورها سخت است و امکان دارد که هوک قفل نشود. اگر هوک قفل نشود، خط پهلوگیری بصورت غیرمنتظره توسط هوک رها می شود و باعث خسارت به اسکله و آسیب دیدن اپراتورها می شود. مکانیزم قفل شدن اتوماتیک هوک ها غیرقابل اعتماد است و باید دستی توسط اپراتور انجام شود و بدین منظور یک اهرم قفل تعبیه شده است. اگر مکانیزم کوییک ریلیز هوک درست و خوب طراحی شده باشد، میزان تلاش لازم توسط اپراتور برای قفل کردن هوک به کمترین مقدار خود می رسد.

بهترین طراحی کوییک ریلیز هوک، قرار دادن موتور کاپستان بصورت کاملا نزدیک به بدنه هوک ها می باشد تا از صدمات ناشی از نمک دریا، بخارات شیمیایی و سایر آسیب ها در امان باشد. همچنین استفاده از سیستم کنترل از راه دور برای کوییک ریلیز هوک ها باعث می شود تا اپراتورها در فاصله ایمن عملیات را کنترل کنند. استفاده از کنترل از راه دور مزیت دیگری نیز دارد که باعث می شود تمامی تجهیزات جانبی لازم نظیر شیر برقی در فاصله دور و ایمن از محل عملیات نصب شوند و از صدمات احتمالی به دور باشند.

Quick Release Mooring Hooks

کوییک ریلیز هوک روی شناور ( Quick Release Offshore Hooks)

کوییک ریلیز هوک های روی شناور مناسب پهلوگیری های متوالی ایمن شناور هستند. این نوع هوک ها به دو دسته ثابت و با چرخش آزاد تقسیم می شوند. تمامی واحد های کاری هوک ها مجهز به سیستم کنترل از راه دور هیدرولیکی و سیستم پایش پهلوگیری می باشند. نسخه های استاندارد این نوع هوک ها از 150 تا 600 تن وزن را تحمل می کنند و در استاندارد ایمنی 125% در محل بارگیری تست و تحویل می شوند. کوییک ریلیز هوک های روی شناور برای پهلوگیری بین شناور به شناور و ترمینال های ال ان جی، می توانند مورد استفاده قرار گیرند.

مشخصات  کوئیک ریلیز هوک (Quick Release Mooring Hooks) :

  • رهاسازی اتوماتیک
  • امکان کنترل از راه دور
  • تجهیزات برقی ضد انفجار

 اجزای کوئیک ریلیز هوک :

ریلیز از راه دور

تمامی کوییک ریلیز هوک ها (QRH) مجهز به مکانیزم ریلیز الکتریکی یا هیدروالکتریکی هستند. بدین منظور فعال کننده های الکتریکی یا سیلندرهای هیدرولیکی روی این هوک ها نصب شده است. یک جعبه سوئیچ مجهز به دکمه های کنترل نیز برای باز کردن هوک وجود دارد. در مواقعی که سیستم خراب شده یا دچار نقص شود، می توان بصورت دستی هوک ها را باز کرد.

کوییک ریلیز هوک
کوییک ریلیز هوک

لودسل ها

کوییک ریلیز هوک ها (QRH) برای اندازه گیری های پیوسته بارگیری، به لود سل ها مجهز هستند. اطلاعات مربوط به بارگیری تهیه شده توسط لودسل ها در حالت های مختلف می توانن نمایش داده شوند:

  • صفحه نمایش روی هوک
  • مانیتور رنگی واقع در اتاق کنترل
  • صفحه نمایش در پنل کنترل به همراه کنترل از راه دور

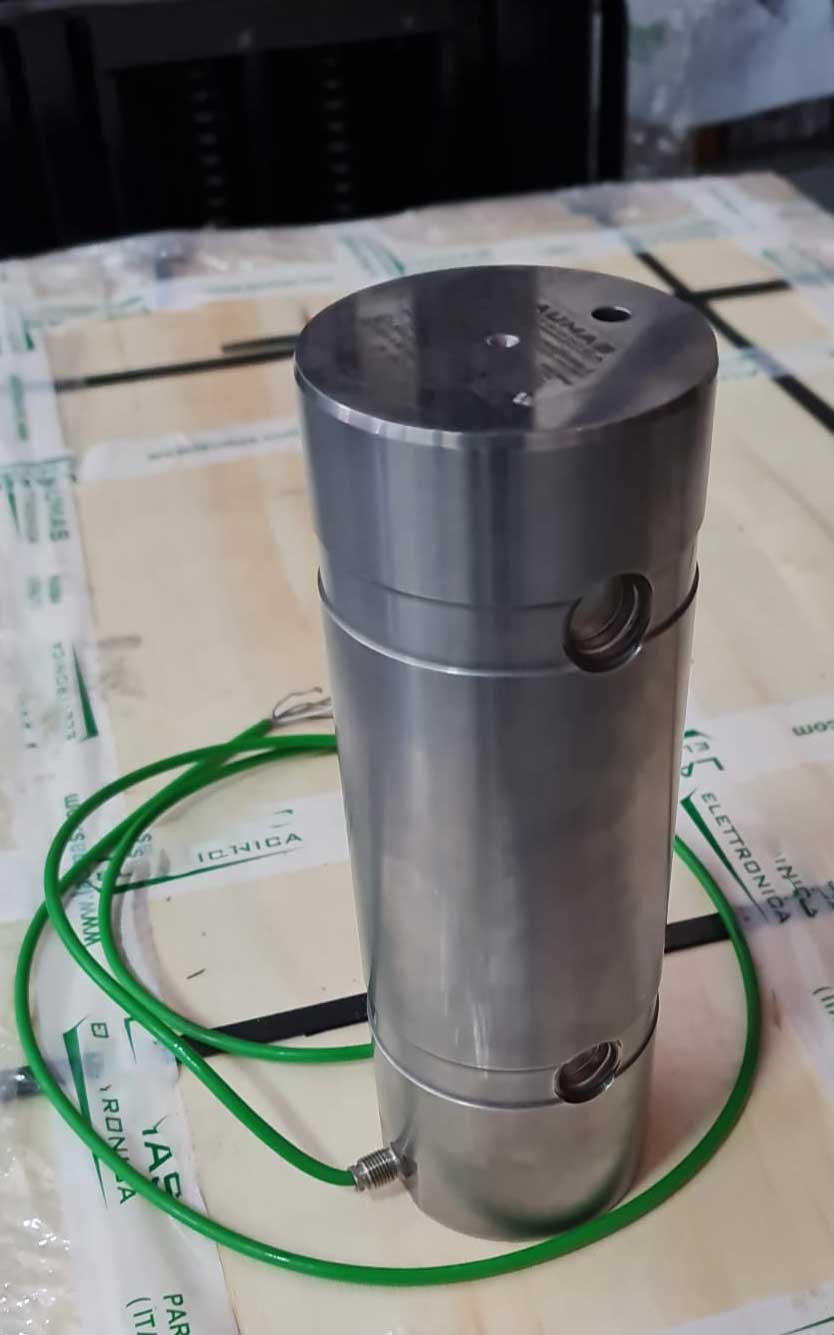

لودسل کوییک ریلیز هوک

کنترل از راه دور

گزینه های مربوط به ریلیز از راه دور می توانند روی یک کنترل از راه دور نیز تعبیه شوند. این کنترل از راه دور دارای کنترل های زیر است:

  • لامپ چشمک زن مربوط به ریلیز هوک ها
  • دکمه فشاری برای ریلیز هوک ها
  • دکمه های اضافی برای ریلیز چندین هوک
  • سوئیچ تست سیگنال لامپ
  • سوئیچ روشن و خاموش کنترل
  • سوئیچ روش و خاموش لامپ
کنترل از راه دور کوییک ریلیز هوک

قطعات ضد انفجار

بدلیل اینکه تمامی تجهیزات مربوط به کوییک ریلیز هوک ها (Quick Release Hook) در مناطق خطر قرار دارند، تمامی قطعات بصورت ضد انفجار تامین می شوند. استاندارد ضد انفجار مورد استفاده بر اساس ATEX/IECEx می باشد.

کاپستان ها

کوییک ریلیز هوک ها مجهز به کاپستان هستند تا طناب شناور را برای اتصال به هوک ها، با ایمنی کامل از شناور به سمت هوک حمل کنند. کاپستان ها مجهز به قطعات زیر هستند:

  • موتور ترمز با امکان دوران معکوس
  • بک استاپ
  • جعبه سوئیچ با تجهیزات کنترلی
  • استارتر موتور
  • پدال برای کار با دستگاه

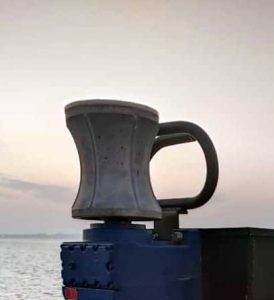

کاپستان کوییک ریلیز هوک

توانایی ساخت به روزترین کوئیک ریلیز هوک

خریداران سیستم های کوییک ریلیز هوک (QRH) علاقه مند به فناوری های جدید و نوآوری هایی هستند که شرکت سازنده می تواند تامین کند و این نقطه قوت شرکت رهروان صنعت و انرژی آسیا می باشد تا رضایت خریداران سیستم را فراهم کند.

همچنین شرکت رهروان صنعت انرژی آسیا  قادر به طراحی، ساخت، تأمین، نصب و راه اندازی سیستم های مدیریت یکپارچه کامل اسکله است که به شرح زیر است:

  • طراحی و تولید کوئیک ریلیز هوک
  • طراحی و ساخت سنسورهای هوک برای نظارت بر بار /ولتاژ
  • طراحی و ساخت سیستم مورینگ

علاوه بر این، این شرکت بسته های نرم افزاری سفارشی را برای تأمین نیازهای کامل مشخصات سیستم  همچون موارد زیرفراهم می کند:

  • ERR (Electrical Remote Release System)
  • LMS (Load Monitoring System)
  • DAS (Docking Aid System)
  • EMS (Environmental Monitoring System)
  • PPU (Portable Paper Unit)
  • CMS (Central Monitoring System)
